Die Ellipse rechts möchte ich so verändern, dass ich sie in die Schrägansicht einfügen kann. Geht das? Meine Versuche mittels Spline zum Ziel zu kommen liefern eher etwas unförmige Gebilde.
Hallo ZausE,
Ja und nein …

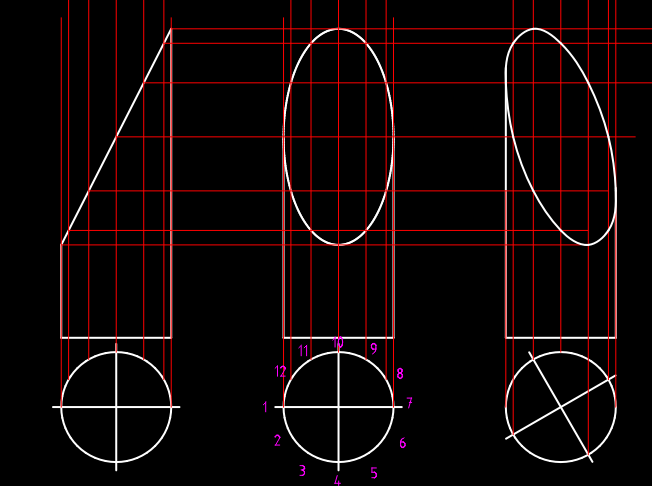

Du kannst die bereits vorhandene Ellipse in x skalieren und entsprechend des Schnitts drehen. Kommt dem was Du suchst ziemlich nahe … aber eben nur nahe.

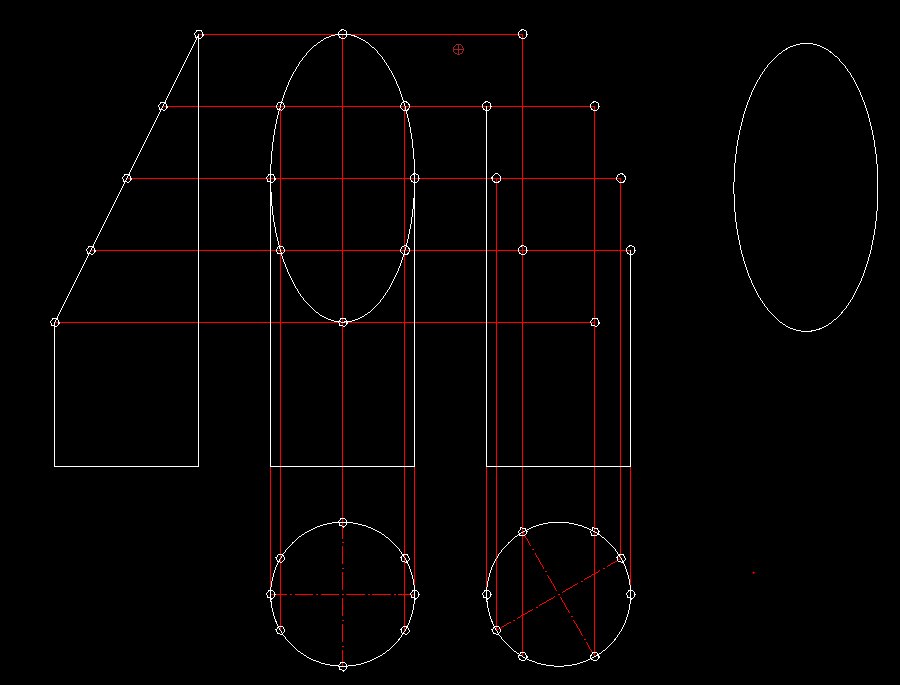

Ich denke die Spline (Anpassungspunkte) Methode ist da schon genauer. Je mehr Hilfspunkte Du hast desto genauer wird es. Ich habe es hier mit 12 Punkten nachvollzogen würde aber je nach bedarf für die Genauigkeit mehr Punkte benutzen … z.B. 24+.
Hallo Husky,

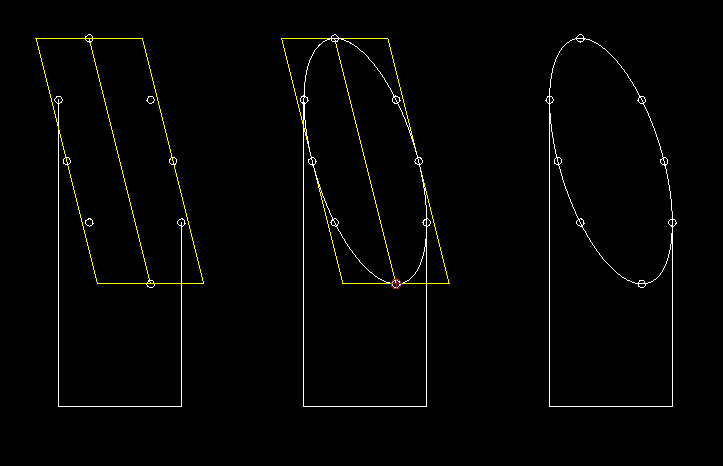

Danke für deine Rückmeldung. - Zwischenzeitlich bin ich auf eine andere, offensichtlich exakte Lösung gekommen. Ich konstruiere ein Viereck mit Breite/Höhe entsprechend den Ellipsen-Hauptachsen und benutzte die Funktion “Einschreiben in Viereck”. Das scheint zu passen:
Qcad ist schon toll!
Gruß
ZausE
Sieht gut aus
