buonasera,

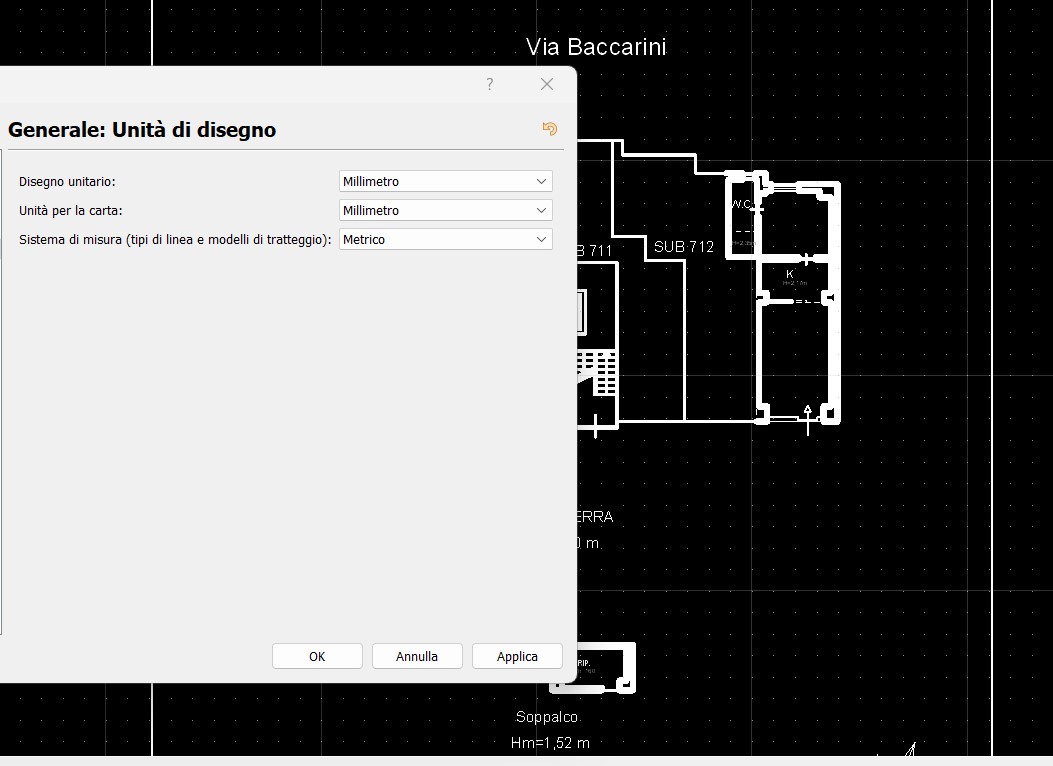

non capisco come mai dal file ricevuto vedo le linee spesse? sembrerebbe che sia legato al tipo di linea.. come posso risolvere?

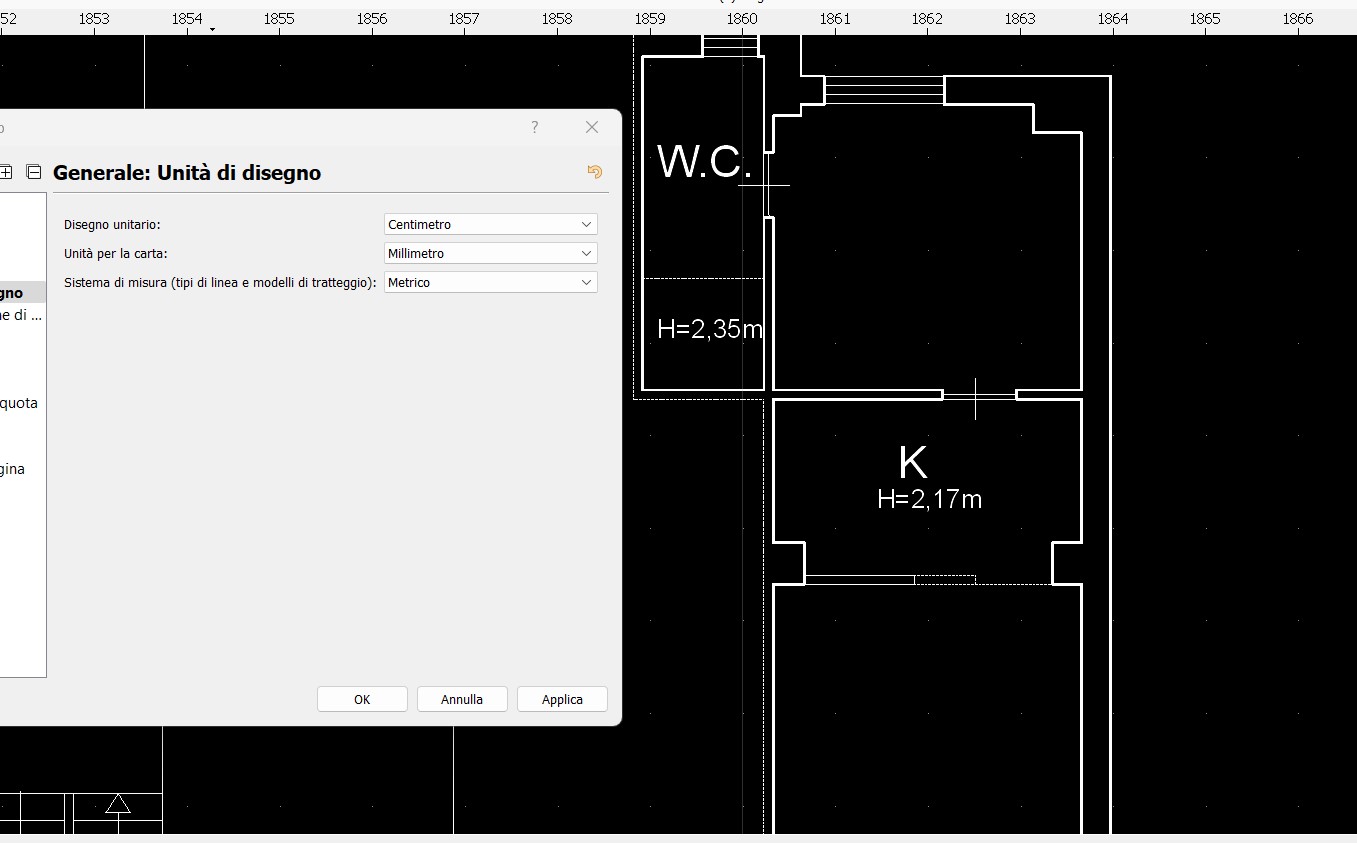

come mai se cambio misura da mm a cm le linee vengono mostrate bene? vorrei risolvere lasciando tutto in millimesi.
grazie
docfa.dwg (156 KB)
Questo disegno non è nemmeno vicino alla pratica CAD comune. Hai ricevuto il disegno da qualcun altro in questa qualità o è il risultato del tuo tentativo di aggiustarlo?
Ci sono due planimetrie:
La parte superiore destra è ingrandita 1000 volte a seconda di quello che penso debba essere.
Anche la parte inferiore sinistra è fuori scala, a parte questo non riesco a interpretare ciò che deve essere. Hai una misura di riferimento per quella planimetria?

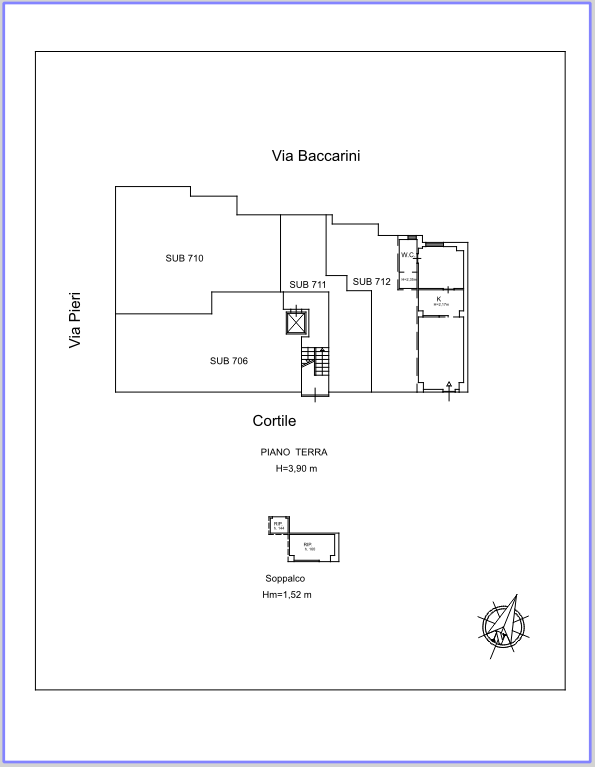

Consiglierei di mantenere il disegno in mm e risolvere i problemi di scala. Quindi disporre (spostare) le due planimetrie fianco a fianco per una migliore gestione di questo disegno. Dopodiché dovrebbe essere già facile stamparlo con una larghezza di linea normale. Se riscontri ancora problemi, non esitare a pubblicare il disegno modificato nel tuo post e lo prenderemo da lì. Il risultato dovrebbe assomigliare a questo:
This drawing isn’t even close to common CAD praxis. Did you receive the drawing from somebody else in this quality or is it the result of you trying to fix it?
There are two floor plans:
The upper right is enlarged 1000 times according to what I think what it has to be.
The lower left is also off scale - other than that I can’t interpret what it needs to be. Do you have a reference measurement for that floor plan?
I would recommend to keep the drawing in mm and fix the scale issues. Then arrange (move) the two floor plans side by side for a better handling of this drawing. After that it should be already easy to print it with normal line width. If you still face problems please feel free to post the edited drawing to your post and we will take it from there. The result should look something like this:
CIAO,
I disegni sono in numeri semplici senza unità di misura.
1,23 unità possono essere espresse in mm, cm o anche km.
Cambiare l’unità di disegno da mm a cm significherebbe che prima qualcosa era lungo 1,23 mm e ora è lungo 1,23 cm.
L’unità è solo un suffisso … Quando si disegna … Non viene nemmeno visualizzata.
Per convertire realmente tra unità di disegno è necessario utilizzare Modifica .. Converti unità di disegno (CU).
Quindi 1,23 cm verrà convertito in 12,3 mm o 1,23 mm in 0,123 cm.
Gli spessori di linea sono sempre in mm, ora gioca un ruolo qual è l’unità di disegno.
Qualcosa di 1,23 mm di lunghezza e 1 mm di larghezza è come un punto, 1,23 cm di lunghezza nella stessa larghezza è una linea spessa.
Anche lo spessore della linea non è ridimensionato, è lo spessore della penna sulla carta qualunque sia la scala della carta.
Quando disegniamo nello spazio modello, tendiamo a utilizzare i tipi di linea basati su schermo (LN)
Saluti,
CVH
Google translation from:
hi,
Drawings are in plain numbers without measurement units.
1,23 units may be expressed in mm, cm or even km.
Changing the drawing unit from mm to cm would mean that before something was 1,23mm long and now it is 1,23cm long.
The unit is just a postfix … When drawing … It is even not displayed.
To really convert between drawing units you need to use Edit .. Convert Drawing Unit (CU).
Then 1,23cm will be converted in 12,3mm or 1,23mm in 0,123cm.
Line weights are always in mm, now it plays a role what the drawing unit is.
Something 1,23mm long and 1mm wide is like a dot, 1,23cm long in the same width is a thick line.
The Line weight is also not scaled, it is the pen width on paper whatever the paper scale is.
When drawing in Model Space we tend to use Screen-based Linetypes (LN)
Regards,
CVH
Penso che la parte superiore destra sia in metri, una tromba delle scale larga circa 2 metri sembra OK.
Poi la facciata su ‘Via Pieri’ è lunga circa 15.131 metri.
Riesco quasi ad abbinare la parte destra di “PIANO SECONDO” con quella in alto a destra, ma poi l’ho ingrandita di circa 20 volte.
Oppure l’ascensore è un fiammifero o la tromba delle scale ma non entrambi allo stesso fattore di scala.
Saluti,
CVH
Google translation from:
I think the upper right is in meters, a stairwell of about 2 meters wide seems OK.
Then the facade at ‘Via Pieri’ is about 15,131 meters long.
I can almost match the right part of ‘PIANO SECONDO’ with the upper right but then scaled up about 20 times.
Or the elevator is a match or the stairwell but not both at the same scale factor.
Regards,
CVH
Già spiegato sopra.
Esempio reale:
La stanza K ha una larghezza di 3,329999 unità
Le linee sono disegnate sullo strato ‘sezione’ e che ha una larghezza della penna di 0,30 mm.
Originariamente il Disegno era in mm.
Con la modifica dell’unità di disegno non si modifica alcuna dimensione nel disegno …
… La stanza K è sempre larga 3,329999 unità.
Ma c’è una differenza visiva tra:
3,329999 unità = mm con una penna da 0,30 mm ( =10%)

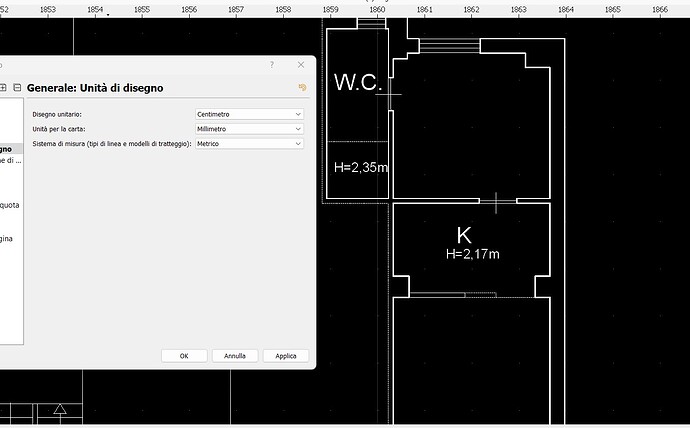

3,329999 unità = cm con una penna 0,30 mm ( =1%)

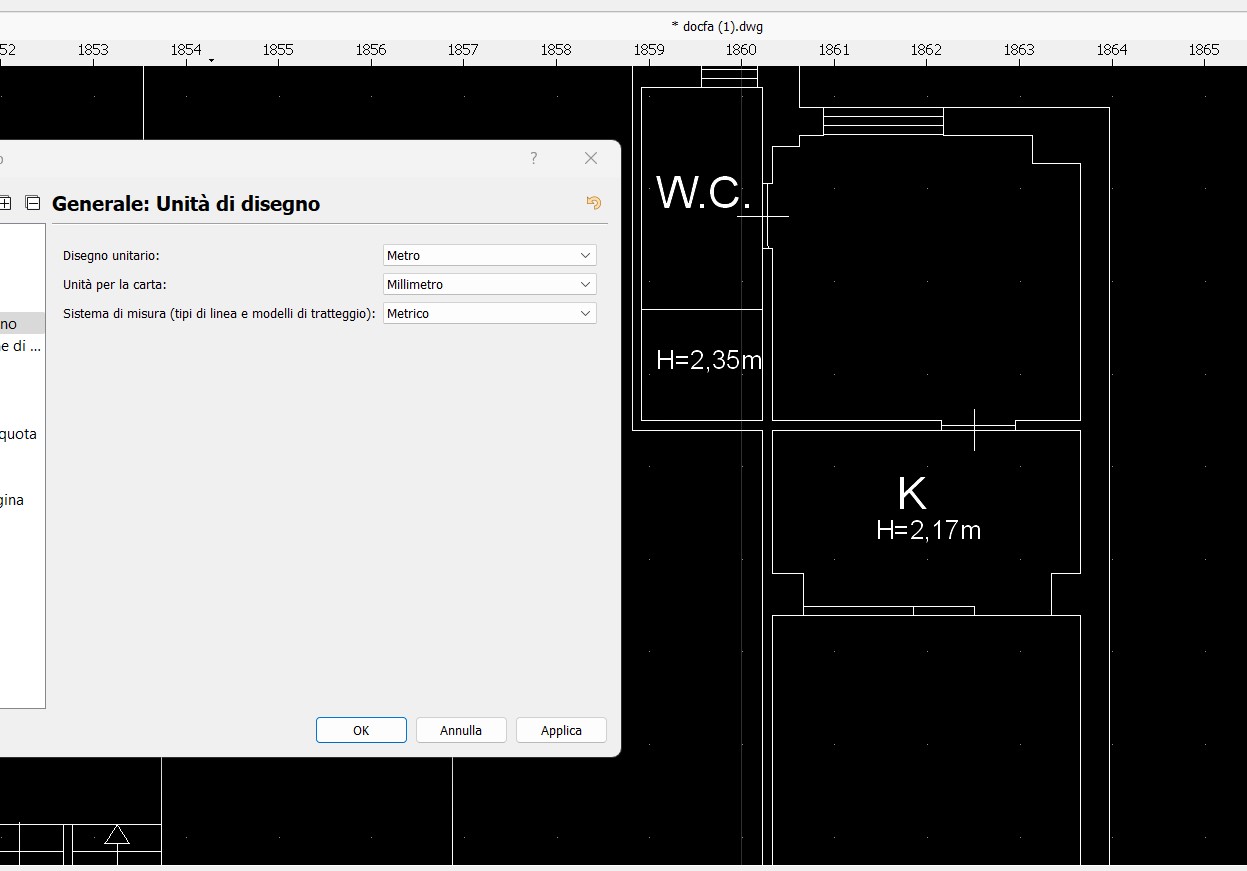

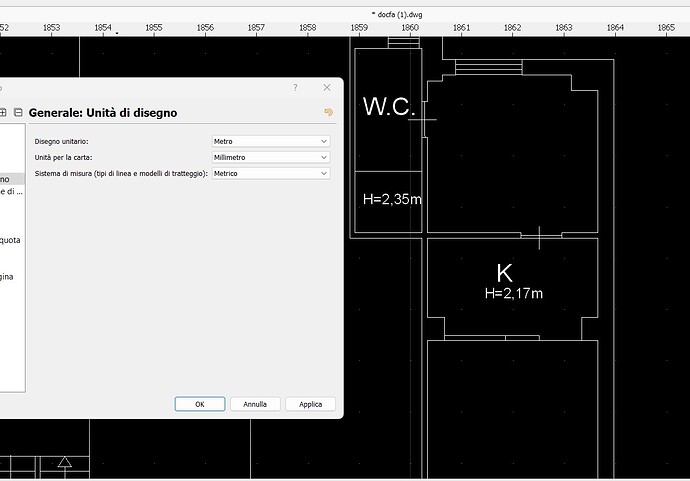

3,329999 unità = m con una penna da 0,30 mm ( =0.1%)
Si noti che l’unità penna non cambia.
Sospetto che questa parte del disegno sia intesa in metri.
Ma disegnato in scala 1mm = 1m.
È comune disegnare tutto in 1:1 qualunque sia l’unità preferita.
Non è comune disegnare le cose in una certa scala, adattare le cose su un foglio è tramite la scala della carta in una fase successiva.
Quindi, quando il disegno è in mm, la stanza K dovrebbe essere larga 3329,999 unità.
Per convertire davvero tra unità è necessario utilizzare “Converti unità di disegno” (CU)
Saluti
CVH
Google translation from:
Already explained above.
Real example:
Room K is drawn 3,329999 units wide.
The lines are drawn on layer ‘sezione’ and that has a pen width of 0,30mm.
Originally the Drawing was in mm.
With changing the drawing unit you do not change any size in the drawing …
… Room K is always 3,329999 units wide.
But there is a visual difference between:
3,329999 units = mm with a pen 0,30mm ( =10%)
3,329999 units = cm with a pen 0,30mm ( =1%)
3,329999 units = m with a pen 0,30mm ( =0.1%)
Notice that the pen unit does not change.
I suspect that this part of the drawing is intended in meters.
But drawn at a scale 1mm = 1m.
It is common to draw everything in 1:1 whatever the prefered unit is.
It is not common to draw things in a certain scale, to fit things on a paper is by the paper scale in a later stage.
So when the drawing is in mm room K should be 3329,999 units wide.
To really convert between units you need to use ‘Convert Drawing Unit’ (CU)
Regards,
CVH
