Bonjour,
Comment dessiner une spirale passant successivement par les points A,B,C
Merci pour votre aide
Qcad 3.28.1.0
Spirale.dxf (102 KB)

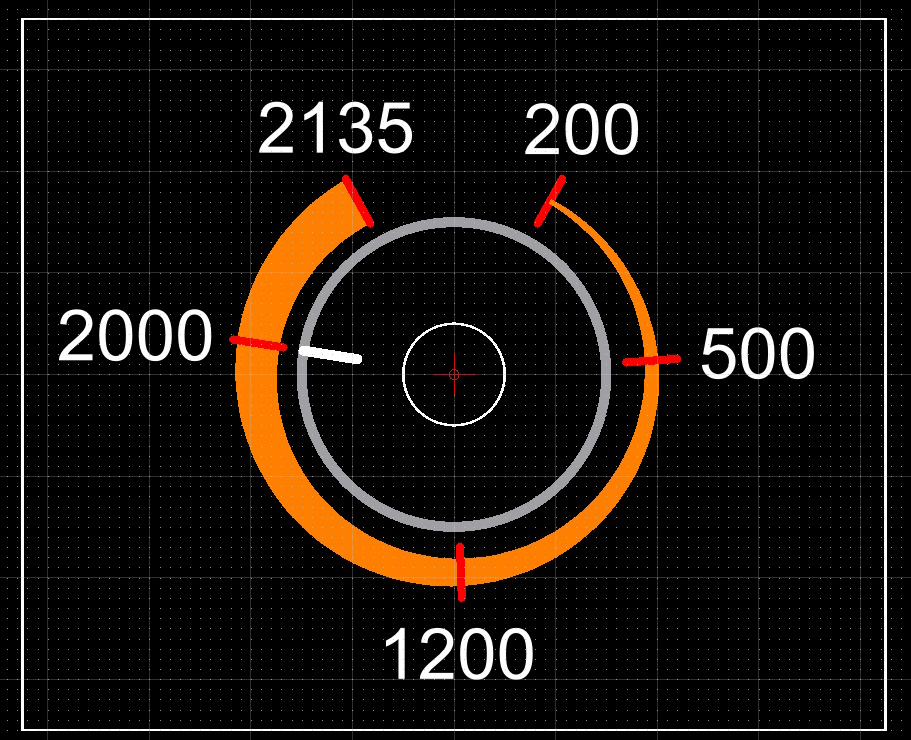

Il s’agit de traxcer une zone de largeur croissante sur l’échettle d’un appareil de mesure.

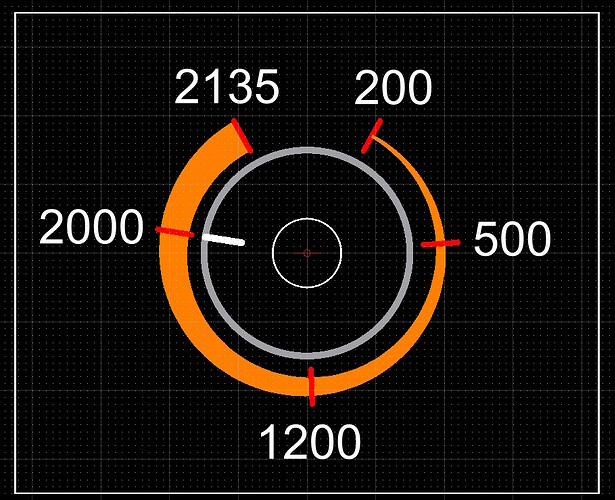

Echelle V2.dxf (105 KB)
Ceci n’est pas une spirale mathématique : Rayon delta A-B=2,5 angle delta=180° … Rayon delta B-C=2,5 angle delta=122°
Ce que vous pourriez faire est de dessiner un arc de 302 degrés qui représente le centre de la ligne médiane de la flèche enroulée.
Sélectionnez cet arc et faites-en une polyligne avec un seul segment d’arc.
Polyligne de la sélection (OC)
Définissez ensuite la largeur de début et de fin de ce segment d’arc de polyligne dans l’éditeur de propriétés.
Par exemple zéro et 5.0
On peut exploser (XP) cette forme jusqu’à sa frontière.
Ce n’est pas par des spirales non plus mais ça a l’air correct.
Salutations,
CVH
Merci je vais tester
