Bonjour à tous, Avant de passer à QCAD, ce logiciel permet-il la mise en place des symboles de la cotation fonctionnelle ?
Pouvez-vous joindre un fichier d’exemple ?
Bonjour,
Merci de l’intérêt que vous portez à QCAD.
Je ne sais pas exactement à quelle(s) cote(s) vous faites référence.
Dans QCAD, vous pouvez saisir n’importe quel type de libellé pour une cote. Vous pouvez également inclure la mesure en saisissant « <> » dans le texte du libellé de la cote.

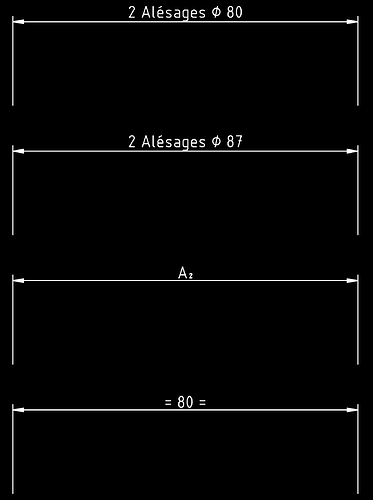

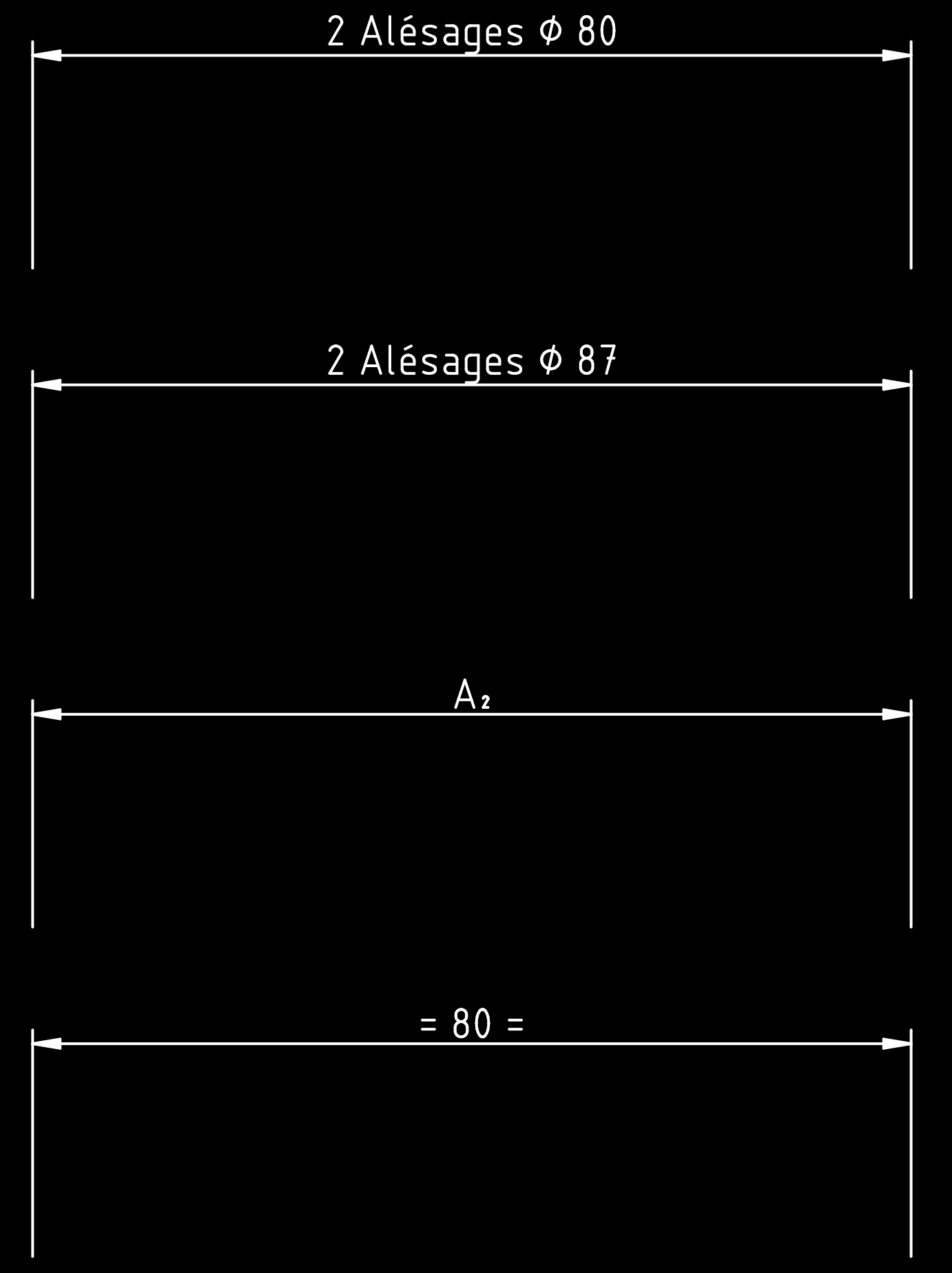

| Cote | Texte du libellé |
|---|---|
| 1re cote | 2 alésages ø <> |
| 2e cote | 2 alésages ø 87 |
| 3e cote | A\S^2; |
| 4e cote | = <> = |
Les entités de tolérance sont prises en charge :
QCAD manuel de référence
Identificateur de référence :
QCAD manuel de référence

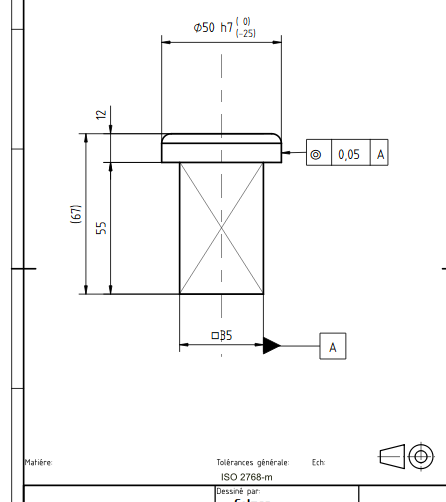

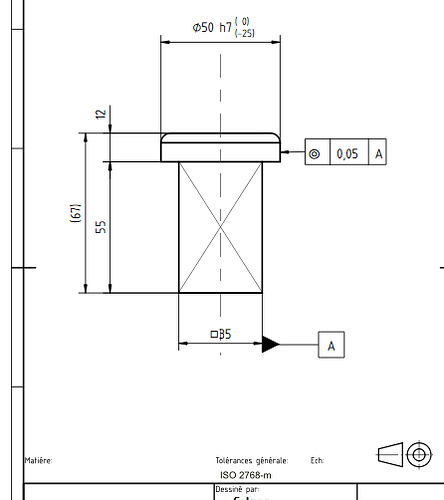

Les tolérances supérieures et inférieures {( 0)}\atop{(-25)} peuvent être indiquées dans la légende de cote.
Pour les tolérances de surface, on utilise généralement un bloc.
L’ajout d’une bordure autour de l’étiquette de dimension n’est actuellement pas pris en charge.
Merci pour la réponse,

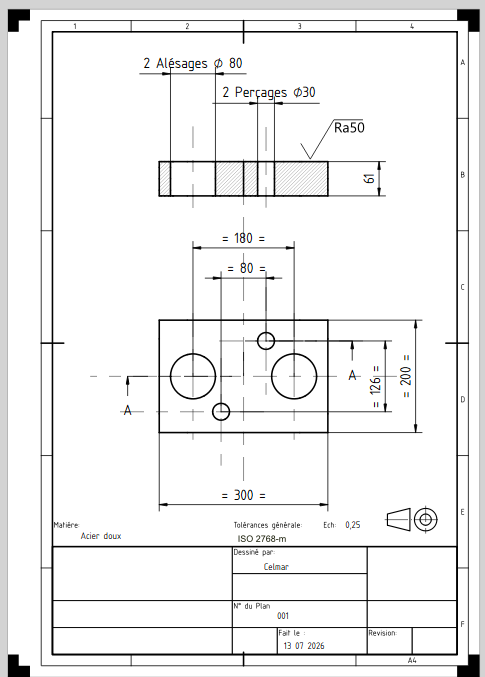

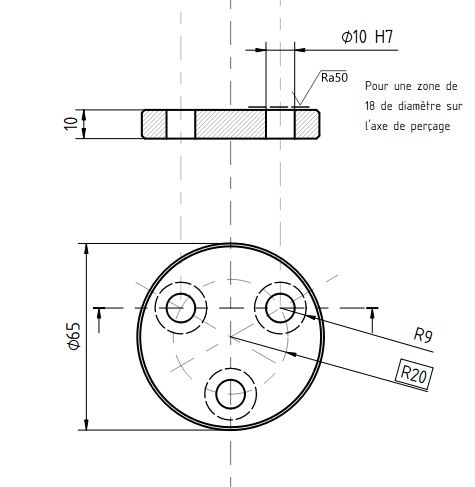

Peut être y a t-il un autre moyen pour identifier ce rayon comme un élément de référence pour la position des trous, suivant les normes ISO.
