Gelöst: Ist eine fixe Länge der Maßhilfslinien möglich?

Deutsch QCAD Professional
1

Ist eine fixe Länge der Maßlinien möglich?
Je nach Standort der Bezugspunkte bekomme ich hässliche Maßlinien.
Danke für einen Tipp.

Länge Maßlinien.png
Länge Maßlinien.png486×299 4.1 KB

2

Jein :open_mouth:

“Nein” - für es gibt keine Einstellung dafür.
“Ja” - es gibt workarounds. Ich benutze zwei je nach Anforderung …

  1. (Klick intensive)
    Du kannst eine Hilfslinie ziehen die den Erweiterungspunkt fangen soll. Dann die Bemaßung starten, Startpunkt 1. Bemaßsungslinie = Schnittpunkt (SV) Körperkante und Hilfslinie. Startpunkt 2. Bemaßungslinie = Schnittpunkt (SV) Körperkante und Hilfslinie und dann “Position der Bemaßungslinie” an einer bereits existierenden Bemaßungslinie fangen.

Husky-2020.05.17-01.png618×347 9.45 KB

  1. Anpassen mit Hilfe des Eigenschaften Editors (die elegantere Variante)


    DkhlCg1u7_Y
3

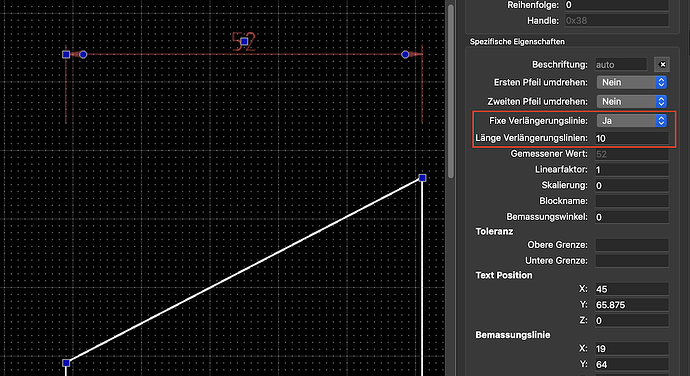

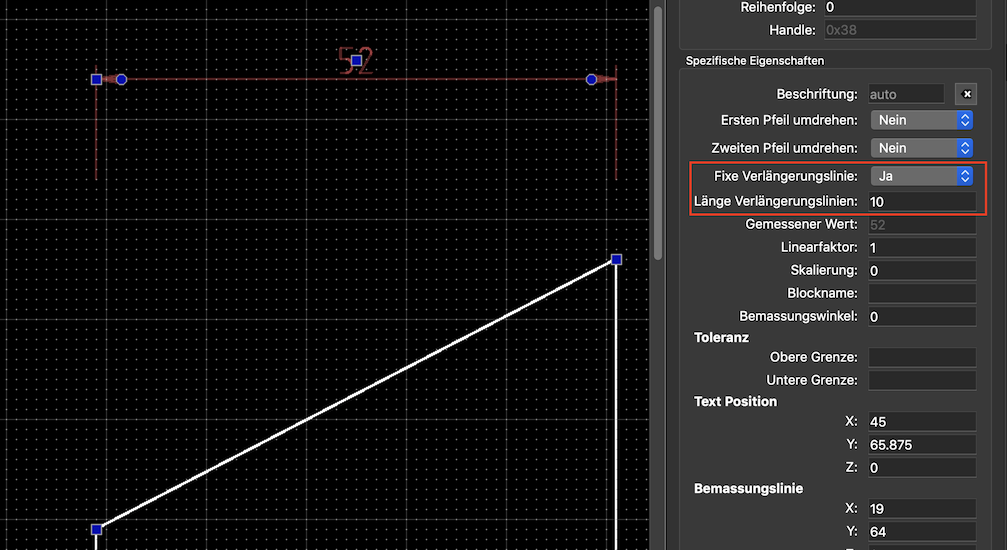

Ausserdem gibt es im Eigenschafteneditor noch die Eigenschaften “Fixe Verlängerungslinie” und “Länge Verlängerungslinien”:

Screenshot 2020-05-18 at 08.36.02.png
Screenshot 2020-05-18 at 08.36.02.png1007×550 80.6 KB

"

4

Autsch … der war mir entgangen. :laughing: :laughing: :laughing:

5

@ andrew, Husky . ich danke für die kompetente Hilfe. Super!
Ich wähle die fixe Länge, so sehe ich keine Probleme wegen der Assoziativität.
