Hallo,
hier ein Lösungsvorschlag für Toleranzangaben an Maßzahlen. Die Lösungen entsprechen der DIN 406 (Bemaßung in Technischen Zeichnungen). Im Beispiel wurde die genormte Schriftgröße (Maschinenbau) von 3,5 mm verwendet.

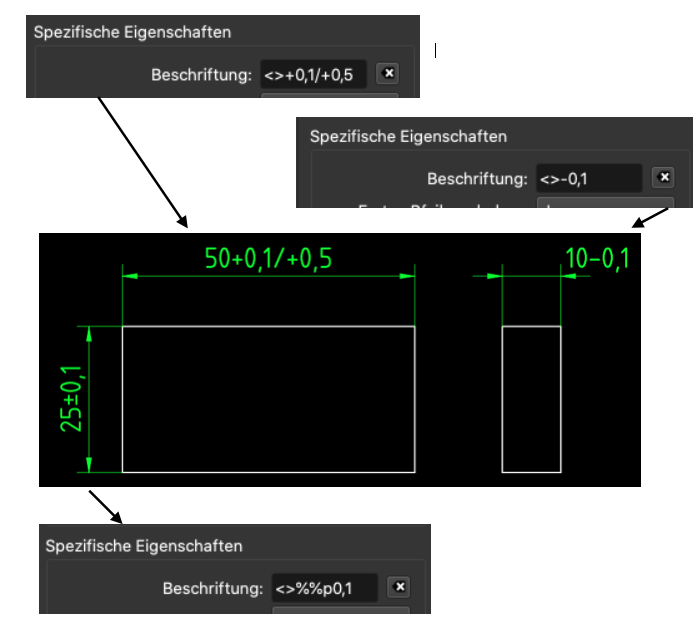

- Klicken Sie auf die Maßzahl.
- Wählen Sie Eigenschaften Editor > Spezifische Eigenschaften.
- Klicken Sie in das Feld Beschriftung.
- Geben Sie zwei spitze Klammern <> ein (Platzhalter für die bestehende Maßzahl, damit diese erhalten bleibt).
- Geben Sie die gewünschten Toleranzen ein.
Hinweis: Alles was links der spitzen Klammern eingegeben wird, steht links neben der Maßzahl.
